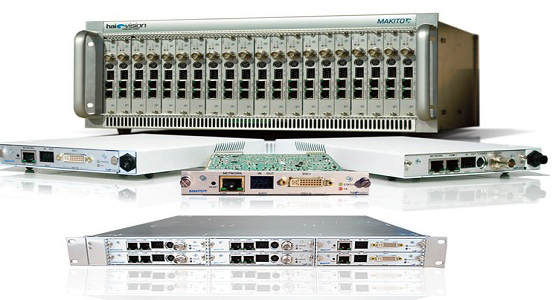

MAKITO系列高密度、低时延、节能的高清H.264编码器
MAKITO系列高密度、低时延、节能的高清H.264编码器
作为全球唯一低功耗的高密度低时延节能的编码器，其时延小于70ms，5倍的高密度， 13瓦的功耗，支持高清和标清的混插。
编码器规格：
高清板卡
MAKITO-SDI (x-290E-HDSDI)
视频输入
S-Video NTSC/PAL
复合视频 NTSC/PALSDI
数字输入
SD-SDI SMPTE-256M-C
HD-SDI SMPTE-292M
HD-SDI SMPTE-274M
HD-SDI SMPTE-296M
3G-SDI SMPTE-424M
3G-SDI SMPTE-425M
HD-SDI/SDI 分辨率 (每秒帧数):
1920x1080p 60/59.94/50/30/29.97/25 Hz
1920x1080i 60/59.94/50 Hz
1280x720p 60/59.94/50/30/29.97/25 Hz
720x480/576i 60/59.94/50 Hz
音频输入
不平衡立体声模拟音频
不平衡立体声模拟音频
嵌入的音频
SD-SDI SMPTE 272M
HD-SDI SMPTE 299M
MAKITO (x-290E-DVI)
视频输入
Y, Pb, Pr / RGBHV 分量模拟
Y, Cb, Cr / DVI 分量数字
视频分辨率：
1920x1080p 60/59.94/50/30/29.97/25 Hz
1920x1080i 60/59.94/50 Hz
1280x720p 60/59.94/50/30/29.97/25 Hz
720x480/576i 60/59.94/50 Hz
720x480/576p 60/59.54/50 Hz
计算机分辨率：
1280x1024 75/60 Hz
1280x768 85/75/60 Hz
1024x768 85/75/60 Hz
音频输入
不平衡立体声模拟音频
不平衡立体声模拟音频
标清板卡
BARRACUDA（X-280E－SDI）
视频编码
视频输入
S-Video NTSC/PAL
复合视频 NTSC/PAL
SDI数字输入
SD-SDI SMPTE-256M-C
视频分辨率：
720x480/576i 60, 50
音频、视频接口
视频输入：
S端口(NTSC/PAL）
75W BNC
复合视频 NTSC/PAL
SDI数字输入
SD-SDI SMPTE-256M-C
音频输入
2 模拟声道
平衡立体声模拟音频
不平衡立体声模拟音频
内嵌于SDI/HD-SDI中的音频：SMPTE 272M
高级特性
多码率流/ 内置向下缩小 (HD 缩到 SD, SD 缩到 CIF)
消块滤镜
前向校正
流量整形
SD反交错
AES 加密
加Logo
静态画面传输
SD比例配置
SD AFD与WSS (x-290E-HDSDI）
色空间配置 (x-290E-DVI）
热插拔
视频编码
压缩标准
H.264 (MPEG-4 AVC part 10）
ISO/IEC 14496-10
Main Profile ，Level 4.2 以下
（SD）Level 3 以下
I, IP 帧
可配置的GOP
可配置帧率
比特率：高清HD 从150 kbps到 15 Mbps
标清SD 150 kbps到 8 Mbps
流量整形：恒码流 (CBR)，可变码流 (VBR）
时延(仅编码) ：小于70ms
音频编码
压缩标准：
MPEG-2 AAC-LC ISO/IEC 13818-7
MPEG-4 AAC-LC ISO/IEC 14496-3
音频声道：每视频2声道
比特率：每对音频从32到256 kbps
频率响应：从20 Hz 到 22 kHz
音频、视频接口
视频输入：
S端口(NTSC/PAL）
75W BNC
复合视频 NTSC/PAL
音频输入
2 模拟声道
通过连接器支持：
平衡立体声模拟音频
不平衡立体声模拟音频
内嵌于SDI/HD-SDI中的音频：SMPTE 272M
IP 网络接口
标准：Ethernet 10/100/1000 Base-T, 自动, 半－全双工
连接头: RJ45
网络协议
单播流
组播流(IGMP v3）
多个单播流
MPEG TS/UDP/RTP
纯RTP - H.264/RTP (RFC 3984）
UDP / RTP透明流
RTP / RTCP(RFC 3550）
QuickTime RTSP* (RFC 3640）
SAP (RFC 2974)
管理接口
标准：RS-232 需要用RJ45 到 RS-232 DB-9 线缆
管理
HTTP (web网页）
命令行：Telnet/RS-232
FTP/TFTP
SNMP
机框选择
21刀卡机框 (F-280-21DPS）
尺寸
19”机框, 4 RU
78mm 高 x 445mm 宽 x 400mm 深
重量
21 刀卡空机框 – 201bs
每刀卡 – 0.5lbs
功耗 –内置电源
90-132V 与 180-240VAC 47Hz-63Hz
400 W最大，
6刀卡机框(F-MB6-XX）
尺寸
19”机框, 1 RU
44.45mm 高 x 438.15mm 宽 x 425.45mm 深
重量
6刀卡空机框 – 10lbs
每刀卡 – 0.5lbs
功耗 –内置电源
90-240VAC 47Hz-63Hz
200 W最大。
详情请咨询一统影视商务部
